特性）**：

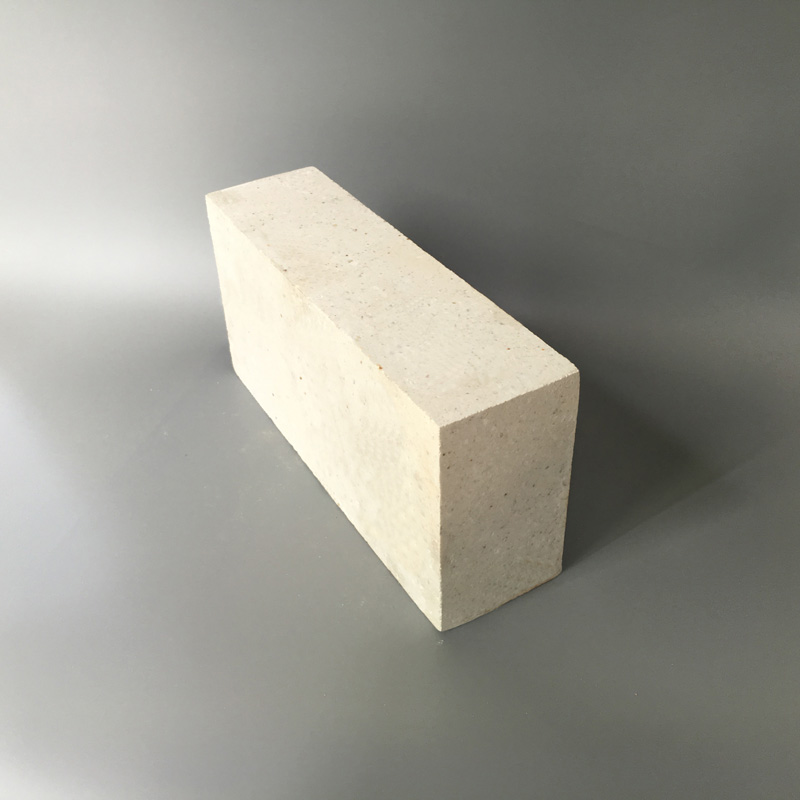

低气孔耐火砖通过精选高纯度原料（如高铝矾土、刚玉、碳化硅）及高压成型工艺制成，气孔率通常控制在15%以下（部分可达5%~10%），结构致密。其特性包括高抗压强度（30~100 MPa）、低渗透性（抗熔渣、金属熔体侵蚀性强）、耐高温（耐火度≥1700℃）及优异热震稳定性（快速温变耐受性），但导热系数较高（1.5~3.0 W/(m·K)），体积密度大（2.2~2.8 g/cm³），成本相对较高。

（应用）**：

该砖主要用于高侵蚀、高磨损的严苛工况，如冶金钢包内衬、电炉熔池、水泥回转窑烧成带及玻璃窑蓄热室，可显著延长设备寿命。其低气孔特性尤其适用于接触熔融金属（如铝液、铜液）或强腐蚀性炉渣的场景，但需避免超温（长期使用≤1600℃）和剧烈机械冲击，常与轻质保温砖复合使用（如内层抗侵蚀、外层隔热），以平衡性能与能耗需求。
